Електропривод для медовогонки Меліса 93 (12 В 100 ватів) Pulse, (механічний пульт)

3 800 ₴

  • В наявності
  • Код: 001547
Електропривод для медовогонки Меліса 93 (12 В 100 ватів) Pulse, (механічний пульт)
Електропривод для медовогонки Меліса 93 (12 В 100 ватів) Pulse, (механічний пульт)В наявності
3 800 ₴
+380 (99) 552-31-93
Світлана
  • +380 (98) 053-93-20
    Світлана
+380 (99) 552-31-93
Світлана
  • +380 (98) 053-93-20
    Світлана
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

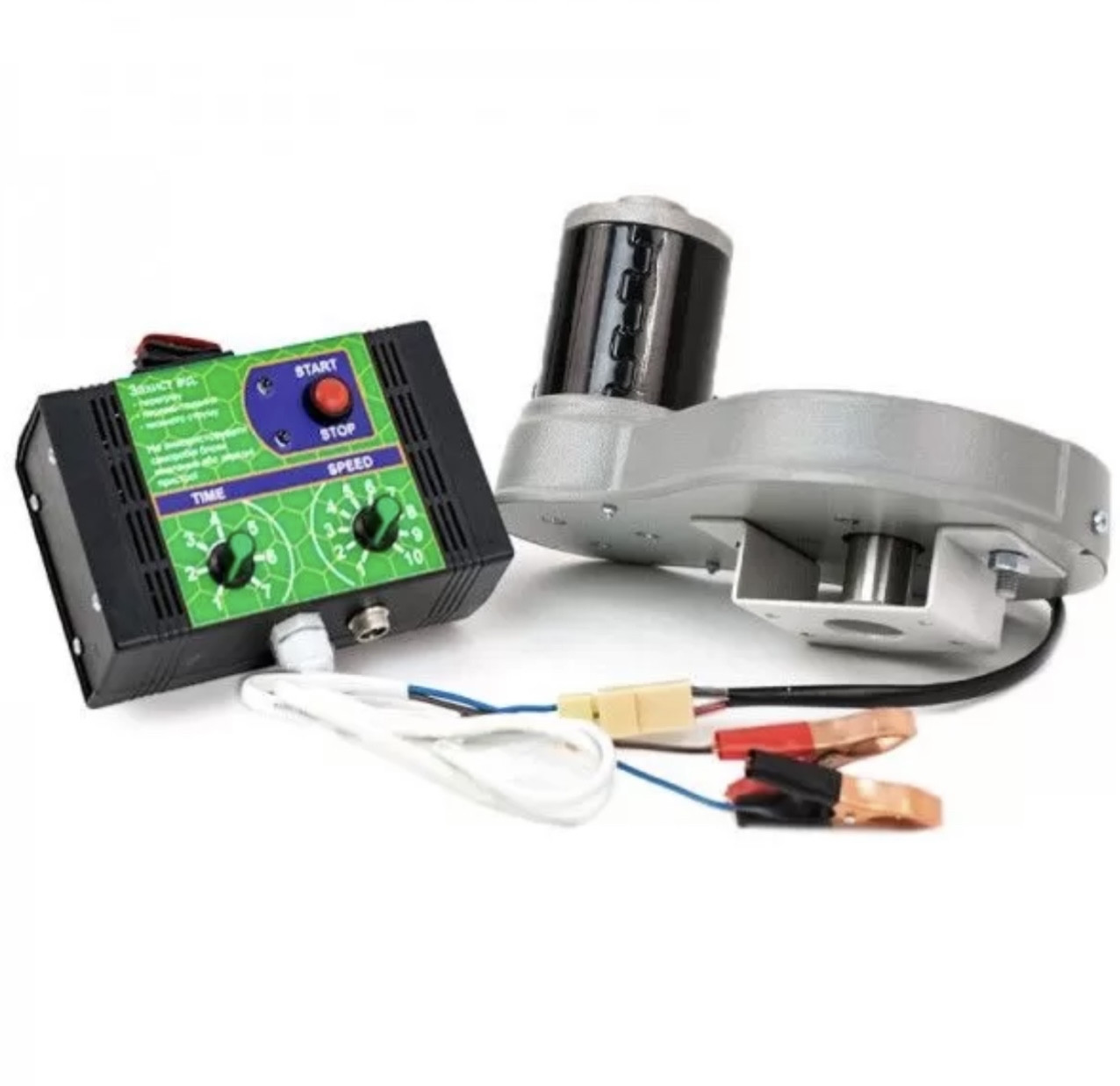

Електропривод для медовогонки

 Модель RD1012M1

У комплект входить:

Редуктор ремінної — 1 шт.

Пульт керування механічний — 1 шт.



Технічні характеристики:

Power: 100W
Voltage: 12V
Unloaded speed: 50-220RPM



Потужність: 100Вт

Живлення: 12В

Діапазон обертів вала: 50-220 Об/хв.

Застосування:

Електропривод для медовогонки Модель RD1012M1

Встановлюється на моделі медовичок до 4 рамок виробництва Меліса 93Melisa 93, а також на всі варіанти медовичок, які мають вихід вала ротора через траверсу.

Електропривід встановлюється на вал ротора медовогонки, забезпечує обертання ротора в діапазоні від 50 до 220 обертів на хвилину та встановленням часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзисстором,  Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання й температуру основних силових частин пристрою, у такий спосіб забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

У разі збільшення навантаження споживання більш ніж 4,5 ампера, під час роботи пристрою підсвічується червоний індикатор, у разі тривалого перевищення понад 8 секунд пристрій входить до аварійного режиму.

Захист від зниженої та підвищеної напруги.

У разі зменшення вхідного вольтажу менш ніж 10 вольтів і у разі збільшення понад 14 вольтів Блок керування входить в аварійний режим.

Захист від перегрівання.

За високого тривалого навантаження, викликаного механічними поломками рухомих вузлів медової тканини або ж у разі, коли ротор чіпляється об мед, можливий перегрівання пульта керування. У разі перегрівання силових частин вище 100 градусів за Цельсієм, Блок керування входить до аварійного режиму.



Виконання редуктор ремінної:

Редуктор ремінний складається з: електродвигуна 100Вт. з високим ККД, зубчастого ременя, ведучого та веденого шківа. Основа редуктора виконана з листової сталі 3 мм. пофарбованою антибактеріальною фарбою, ведучий шків виготовлений з алюмінію, ведений шків виготовлений з первинного скло-наповненого поліаміду. Усі елементи обертання встановлені на шарикопідшипниках. Як привод використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора, виготовлений з високоміцного АБС пластику.

Ресурс:

Наша компанія провела тестові випробування на зносостійкість вузлів редуктора на стенді під навантаженням рівної роботи медового дерева чотири рамкової Дадан, під час використання на середніх пасеках 10-50 сімей.

Ресурс:

 - електродвигун, що веде і веде ведимий шків — не менш ніж 10-20 років

 - кулькопідшипники не менш ніж 3-7 років

 - Зубчастий ремінь GT3x391mm., не менш ніж 2-5 років.



Інструкція щодо застосування. Технічний паспорт.



Електропривод для медогонок з верхнім валом (вихід вала через траверсу)

     Справжній паспорт призначений для ознайомлення користувачів із принципом роботи, пристроєм, конструкцією, технічними характеристиками, умовами монтажу й експлуатації.



  • Технічні характеристики:

ПАРАМЕТР



ЗНАЧЕНИЕ



Тип:







ремінною (ремінь GT3m 391х10мм)

Потужність:



100 Вт

Допустима напруга на вході (В)



10-14 В (постійна напруга)

Діапазон обертів вала:



50-220 ОС/хв.

Обмеження струму (А):



4.5 А

Діапазон робочих температур (С)



+5…..+45

Ступінь захисту



IP20







Пульт Керування обладнаний різновидами захисту:

  • Захист за перевищенням струму навантаження: max 4,5 А.
  • Захист від випадкового перемикання тумблера «REVERSE».
  • Захист за температурою силових модулів пристрою.
  • Захист від зниженої та підвищеної напруги.

Комплект постачання:

Редуктор ремінний із двигуном постійного струму 100 Вт        - 1шт

Пульт керування механічний                                                   -1шт

Перехідник (кронштейн) для редуктора                                        - 1шт

Кронштейн для пульта Керування                                                 - 1шт

Комплект кріпильних метізів                                                        - 1шт

Технічний  Паспорт                                                                     -1шт

Пакувальна коробка                                                                       -1шт



Застосування

     Електропривод може встановлюватися на медогонки заводу виробника Меліса 93, Melisa 93, і так само на медогонки різних типів  з верхнім валом, з виходом вала через траверсу, діаметр вала 15 мм.



Призначення:

     Пристрій призначений для встановлення на медогонки хордильного та радіального типів.

  • Для хордиальних медогонок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24 кг
  • Для радіальних медогонок, обмеження в діаметрі бака не більш ніж: - 720 мм



Встановлення та під'єднання:



 Встановлення редуктора:

  • Перед монтажем необхідно демонтувати верхні підшипники осі медогонки, медогонка має працювати на нижньому підшипнику (залежно від модифікації це може бути кулька або ж упорна кулько-роликова підшипник) і верхньому підшипнику, який розташований у редукторі та передбачена на роботу в цих умовах.
  • Встановіть перехідник (кронштейн), у разі з медовими заводами Меліса 93, Melisa 93, на штатні отвори, до яких була закріплена верхня обойма підшипника. Рис1.

      У разі якщо на вашій медогонці немає кріпильних отворів, вам необхідно їх просвердлити строго в центрі траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого зробити монтаж перехідника (кронштейна) закріпивши його, використовуючи болт м6, з відповідною довжиною необхідної для надійної фіксації. Рис2.

  • Встановіть редуктор у складі зверху на перехідник (кронштейн) і надійно зафіксуйте знизу, затягнувши гайками м8. Рис 3.
  • Зафіксуйте вал редуктора з валом медогонки гвинтом м5. Рис4.





ВАЖНО!

o   Не забути зняти рідний верхній підшипник разом із обоймою!

o   Надійно зафіксуйте вал редуктора з валом медогонки гвинтом м5.

o   Переконайтеся, що після встановлення редуктора ротор медогонки провертається рукою легко, без явних шумів і зусиль.



Встановлення Пульт Керування:

  • Встановіть кронштейн Пульта Керування, ), у разі з медовими заводами Меліса 93, Melisa 93, на штатні отвори, до яких закріплена траверса медогонки. Рис5.

У разі якщо у вас інша модифікація мідної ланцюжки, отвори для монтажу необхідно просвердлити на обручі медового дерева, переконатися, що відстань від роз'ємів редуктора та пульта дає змогу надалі з'єднатися.

  • Встановіть Пульт Керування на кронштейн. Рис6.



Під'єднання:

  1. Під'єднайте роз'єм редуктор, що з'єднує, і пульт керування.
  2. Під'єднайте роз'єми живлення (крокодили) до акумулятора 12 в або імпульсного блока живлення 12 в. Відповідно до полярності.

     Живлення можливе від автомобільного акумулятора 12 в, або від Імпульсного Блока Живлення 12 В/100 Ват, що постачається заводом виробником.





ВАЖНО!

o   Не використовуйте малопотужні блоки живлення менш ніж 100 Вт/8 А

o   Не використовуйте Заряджені станції!

o   Не використовуйте саморобні блоки живлення!

o   Не використовуйте тороїдальні блоки живлення інших виробників!

Можливий вихід із ладу пульта керування! Що є негарантійним випадком.



Експлуатація



  • Регулювання швидкості обертання ротора медового дерева «SPEED»

Пульт Керування дає змогу керувати швидкістю обертання ротора медового дерева в діапазоні від 50 до 220 обертів на хвилину, зміна відбувається відповідним регулятором із маркуванням «SPEED» шкала поділки від 1 до 10 од.

  • Порада

Необхідно підібрати:

  • Швидкість розвантаження (ту швидкість, за якої відбувається розвантаження встановленої повно мідної рамки, унеможливлюючи її пошкодження) підбирається залежно від моделі медової тканини її розміру та стану рухомих частин, живлення пристрою. Зазвичай, швидкість розвантаження є в межах від 90 до 140 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.
  • Швидкість відкачування, за якої відбувається осушення медової рамки якісно й без пошкоджень. Зазвичай швидкість відкачування є в межах від 110 до 190 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.



  • Регулювання часу роботи медової тканини «TIME»:

Пульт Керування дає змогу керувати часом обертання ротора медовогонки в діапазоні від 1 до 7 хвилин, зміна відбувається відповідним регулятором із маркуванням «TIME» шкала поділки від 1 до 7 од.

Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активна.

  • Порада

Необхідно підібрати:

  • Час розвантаження (то час, за якого відбувається розвантаження встановленої повно мідної рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час розвантаження встановлюється від 1 хв до 3 хв.
  • Час відкачування (то час, за якого відкачується встановленої рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час відкачування встановлюється від 1 хв до 3 хв.



  • Установлення напрямку обертання ротора медового дерева «REVERSE»:

Пульт Керування дає змогу керувати напрямком обертання ротора медового блока, реверс-догляд відбувається за допомогою перемикання тумблера «REVERSE»





ВАЖНО!

o   Не перемикайте тумблер «REVERSE» під час обертання ротора медової тканини!

     Необхідно дочекатися повної зупинки ротора медового дерева, після чого можливе перемикання тумблера «REVERSE»

У разі неправильного використання можливі пошкодження Редуктора та Пульта Керування! Що є НЕ  ГАРАНТИЙНЫМ СЛУЧАЕМ!







Робота електропривода:





     Під час подавання живлення на Пульт Керування пристрій входить до режиму очікування, блимає зелений індикатор раз на секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

     У цьому режимі можна змінювати Швидкість, час і Реверс обертання медової тканини.

     Після натискання кнопки START/STOP Пульт керування починає виконання встановленої програми ВРЕМІНІ та СКОРОСТИ роботи. Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

     У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відраховує блокувальний час 10 секунд і перейде в режим очікування.





Сигнали аварійних режимів



  • Захист за перевищенням струму навантаження: max 4,5 А.

     У разі перевищення споживання понад 4,5 А, Пульт Керування засвічує червоний індикатор, у такий спосіб повідомляючи про надмірне споживання. Якщо навантаження утримується постійно понад 8 секунд, Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного світлодіода. Скидання режиму через кнопку  START/STOP.



  • Захист від випадкового перемикання тумблера «REVERSE»

     Перемикання режиму «REVERSE» під час обертання медового міхура відбувається миттєве припинення обертання електропривода. Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного та зеленого світлодіода. Скидання режиму через кнопку  START/STOP.



  • Захист за температурою силових модулів пристрою.

     У разі перевищення температури силових модулів вище 100 С. пульт Керування блимає червоним індикатором, у такий спосіб повідомляючи про надмірну температуру. Вихід із аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче ніж 70 °C.



  • Захист від зниженої та підвищеної напруги.

У разі зниження вхідної напруги нижче 10 В. Або перевищення вище ніж 14 В. Пульт Керування засвічує зелений індикатор, у такий спосіб повідомляючи про знижену або підвищену вхідний напругу. Пульт входить в аварійний режим, сигналізуючи засвічуванням світлодіода. Скидання режиму автоматично після стабілізації вхідної напруги.







ВАЖНО!

     Якщо під час розгону ротора ведогонки засвічується червоний індикатор понад 2 секунди, перевірте стан рухомих частин медової тканини підшипників, сальників, втулок. Ротор медовогонки має легко обертатися від руки.



     Перегрівання Пульта Керування можливе, якщо мед чіпляє про ротор медовики.



     Якщо під час розгону мідної мішка пульт переходить у режим СТОП, перевірте відповідність блока живлення, або стан Акумулятора на момент його заряджання.



  • Обслуговування та ремонт:



Під час роботи пристрою зносу піддаються частині механізму:

     - Зубчастий ремінь

     - Підшипник.

     Заміна Ременя здійснюється з подальшим регулюванням за натягом. Ремінь не має бути прослаблений і так само занадто перетягнутий. Що призведе до підвищених навантажень і виходу з ладу нового ременя.

     Заміна підшипника здійснюється за допомогою повного розбирання ремінного редуктора.





ВАЖНО!

     Рекомендуємо Вам звертатися за сервісним обслуговуванням до фірми виробником, у нас ви отримаєте якісні запасні частини та витратні матеріали

Призначення:

     Пристрій призначений для встановлення на медовинки хордильного та радіального типів.

  • Для хордиальних медовичок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24 кг
  • Для радіальних медовогонок, обмеження в діаметрі бака не більш ніж: - 720 мм



Встановлення та під'єднання:



 Встановлення редуктора:

  • Перед монтажем необхідно демонтувати верхні підшипники осі медовогонки, мідногонка має працювати на нижньому підшипнику (залежно від модифікації це може бути кулька або ж упорна кулько-роликова підшипник) і верхньому підшипнику, який розташований у редукторі та передбачена на роботу в цих умовах.

      У разі якщо на вашому медовогонці немає кріпильних отворів, вам необхідно їх просвердлити строго в центрі траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого зробити монтаж.

  • Встановіть редуктор у зборі зверху на траверсу та надійно зафіксуйте знизу, затягнувши гайками м8. Рис 1.
  • Зафіксуйте вал редуктора з валом медової тканини шплінтом. Рис2.





ВАЖНО!

o   Не забути зняти рідний верхній підшипник разом із обоймою!

o   Надійно зафіксуйте вал редуктора з валом медової тканини шплінтом.

o   Переконайтеся, що після встановлення редуктора ротор медовогонки провертається рукою легко, без явних шумів і зусиль.



Встановлення Пульт Керування:

  • Встановіть кронштейн Пульта Керування, ), у разі з медовими заводами Меліса 93, Melisa 93, на штатні отвори, до яких закріплена траверса мідного дерева, якщо отвори не збігаються, рекомендуємо просвердлити нові. Рис3.

У разі якщо у вас інша модифікація мідної ланцюжки, отвори для монтажу необхідно просвердлити на обручі медового дерева, переконаєшись, що відстань від роз'ємів редуктора та пульта дає змогу надалі з'єднатися.

  • Встановіть Пульт Керування на кронштейн. Рис4.



Під'єднання:

  1. Під'єднайте роз'єм редуктор, що з'єднує, і пульт керування.
  2. Під'єднайте роз'єми живлення (крокодили) до акумулятора 12 в або імпульсного блока живлення 12 в. Відповідно до полярності.

     Живлення можливе від автомобільного акумулятора 12 в, або від Імпульсного Блока Живлення 12 В/100 Ват, що постачається заводом виробником.





ВАЖНО!

o   Не використовуйте малопотужні блоки живлення менш ніж 100 Вт/8 А

o   Не використовуйте ЗАРЯДЖНІ СТАНЦІЇ!

o   Не використовуйте саморобні блоки живлення!

o   Не використовуйте тороїдальні блоки живлення інших виробників!

Можливий вихід із ладу пульта керування! Що є НЕ  ГАРАНТИЙНЫМ СЛУЧАЕМ!



Експлуатація



  • Регулювання швидкості обертання ротора медового дерева «SPEED»

Пульт Керування дає змогу керувати швидкістю обертання ротора медового дерева в діапазоні від 50 до 220 обертів на хвилину, зміна відбувається відповідним регулятором із маркуванням «SPEED» шкала поділки від 1 до 10 од.

  • Порада

Необхідно підібрати:

  • Швидкість розвантаження (ту швидкість, за якої відбувається розвантаження встановленої повно мідної рамки, унеможливлюючи її пошкодження) підбирається залежно від моделі медової тканини її розміру та стану рухомих частин, живлення пристрою. Зазвичай, швидкість розвантаження є в межах від 90 до 140 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.
  • Швидкість відкачування, за якої відбувається осушення медової рамки якісно й без пошкоджень. Зазвичай швидкість відкачування є в межах від 110 до 190 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.



  • Регулювання часу роботи медової тканини «TIME»:

Пульт Керування дає змогу керувати часом обертання ротора медовогонки в діапазоні від 1 до 7 хвилин, зміна відбувається відповідним регулятором із маркуванням «TIME» шкала поділки від 1 до 7 од.

Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активна.

  • Порада

Необхідно підібрати:

  • Час розвантаження (то час, за якого відбувається розвантаження встановленої повно мідної рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час розвантаження встановлюється від 1 хв до 3 хв.
  • Час відкачування (то час, за якого відкачується встановленої рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час відкачування встановлюється від 1 хв до 3 хв.



  • Установлення напрямку обертання ротора медового дерева «REVERSE»:

Пульт Керування дає змогу керувати напрямком обертання ротора медового блока, реверс-догляд відбувається за допомогою перемикання тумблера «REVERSE»





ВАЖНО!

o   Не перемикайте тумблер «REVERSE» під час обертання ротора медової тканини!

     Необхідно дочекатися повної зупинки ротора медового дерева, після чого можливе перемикання тумблера «REVERSE»

У разі неправильного використання можливі пошкодження Редуктора та Пульта Керування! Що є НЕ  ГАРАНТИЙНЫМ СЛУЧАЕМ!







Робота електропривода:





     Під час подавання живлення на Пульт Керування пристрій входить до режиму очікування, блимає зелений індикатор раз на секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

     У цьому режимі можна змінювати Швидкість, час і Реверс обертання медової тканини.

     Після натискання кнопки START/STOP Пульт керування починає виконання встановленої програми ВРЕМІНІ та СКОРОСТИ роботи. Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

     У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відраховує блокувальний час 10 секунд і перейде в режим очікування.





Сигнали аварійних режимів



  • Захист за перевищенням струму навантаження: max 4,5 А.

     У разі перевищення споживання понад 4,5 А, Пульт Керування засвічує червоний індикатор, у такий спосіб повідомляючи про надмірне споживання. Якщо навантаження утримується постійно понад 8 секунд, Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного світлодіода. Скидання режиму через кнопку  START/STOP.



  • Захист від випадкового перемикання тумблера «REVERSE»

     Перемикання режиму «REVERSE» під час обертання медового міхура відбувається миттєве припинення обертання електропривода. Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного та зеленого світлодіода. Скидання режиму через кнопку  START/STOP.



  • Захист за температурою силових модулів пристрою.

     У разі перевищення температури силових модулів вище 100 С. пульт Керування блимає червоним індикатором, у такий спосіб повідомляючи про надмірну температуру. Вихід із аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче ніж 70 °C.



  • Захист від зниженої та підвищеної напруги.

У разі зниження вхідної напруги нижче 10 В. Або перевищення вище ніж 14 В. Пульт Керування засвічує зелений індикатор, у такий спосіб повідомляючи про знижену або підвищену вхідний напругу. Пульт входить в аварійний режим, сигналізуючи засвічуванням світлодіода. Скидання режиму автоматично після стабілізації вхідної напруги.







ВАЖНО!

     Якщо під час розгону ротора ведогонки засвічується червоний індикатор понад 2 секунди, перевірте стан рухомих частин медової тканини підшипників, сальників, втулок. Ротор медовогонки має легко обертатися від руки.



     Перегрівання Пульта Керування можливе, якщо мед чіпляє про ротор медовики.



     Якщо під час розгону мідної мішка пульт переходить у режим СТОП, перевірте відповідність блока живлення, або стан Акумулятора на момент його заряджання.



  • Обслуговування та ремонт:



Під час роботи пристрою зносу піддаються частині механізму:

     - Зубчастий ремінь

     - Підшипник.

     Заміна Ременя здійснюється з подальшим регулюванням за натягом. Ремінь не має бути прослаблений і так само занадто перетягнутий. Що призведе до підвищених навантажень і виходу з ладу нового ременя.

     Заміна підшипника здійснюється за допомогою повного розбирання ремінного редуктора.





ВАЖНО!

     Рекомендуємо Вам звертатися за сервісним обслуговуванням до фірми виробником, у нас ви отримаєте якісні запасні частини та витратні матеріали

Інформація для замовлення
  • Ціна: 3 800 ₴

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
