Електропривод для медовогонки Меліса 93 (12 В 100 ватів) Євро пульт

Електропривід для медовогонки.

 Модель RD1012M1

У комплект входить:

Редуктор ремінної — 1 шт.

Пульт керування механічний — 1 шт.

Технічні характеристики:

Power: 100W
Voltage: 12V
Unloaded speed: 50-220RPM

Потужність: 100Вт

Живлення: 12В

Діапазон обертів вала: 50-220 Об/хв.

Застосування:

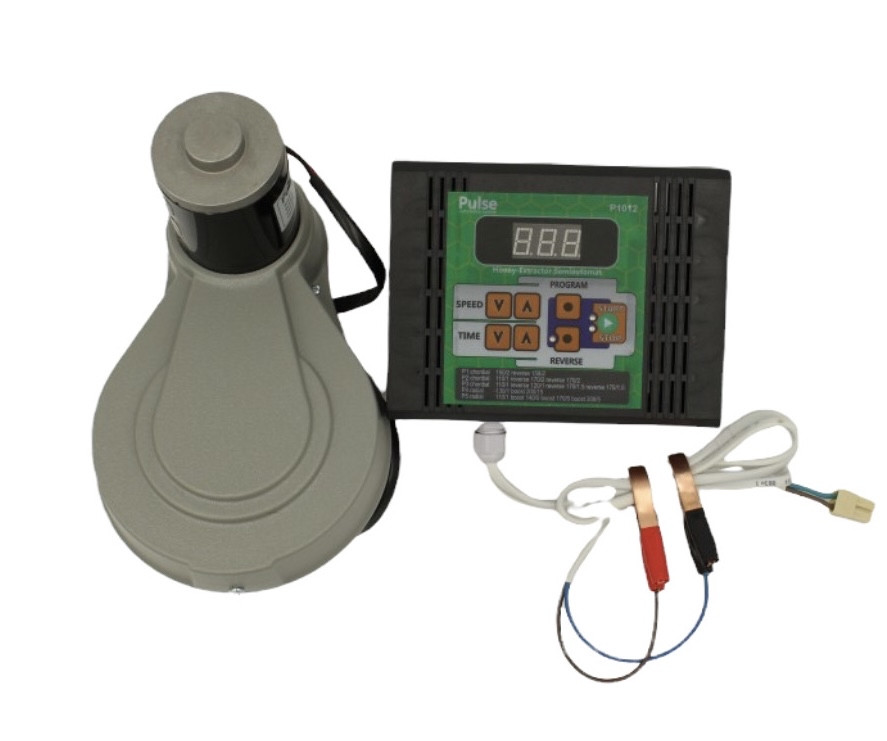

Електропривод для медогонки Модель RD1012M1

Встановлюється на моделі медогонки до 4 рамок виробництва Меліса 93, Melisa 93, а також на всі варіанти медогонки, які мають вихід вала ротора через траверсу.

Електропривод встановлюється на вал ротора медогонки, забезпечує обертання ротора в діапазоні від 50 до 220 обертів на хвилину та встановленням часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзистором,  Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання й температуру основних силових частин пристрою, у такий спосіб забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

У разі збільшення навантаження споживання більш ніж 4,5 ампера, під час роботи пристрою підсвічується червоний індикатор, у разі тривалого перевищення понад 8 секунд пристрій входить до аварійного режиму.

Захист від зниженої та підвищеної напруги.

У разі зменшення вхідного вольтажу менш ніж 10 вольтів і у разі збільшення понад 14 вольтів Блок керування входить в аварійний режим.

Захист від перегрівання.

За високого тривалого навантаження, викликаного механічними поломками рухомих вузлів медової тканини або ж у разі, коли ротор чіпляється об мед, можливий перегрівання пульта керування. У разі перегрівання силових частин вище 100 градусів за Цельсієм, Блок керування входить до аварійного режиму.

Виконання редуктор ремінної:

Редуктор ремінної складається з: електродвигуна 100вт. з високим ККД, зубчастого ременя, провідного та ведомого шківа. Основа редуктора виготовлена з листової сталі 3 мм. пофарбованої антибактеріальною фарбою, що веде шків, виготовлений з алюмінію, ведомий шків виготовлений із первинного склонаповненого поліаміду. Усі елементи обертання встановлені на кулькопідшипниках. Як привод використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений із високоміцного АБС пластику.

Ресурс:

Наша компанія провела тестові випробування на зносостійкість вузлів редуктора на стенді під навантаженням рівної роботи медового дерева чотири рамкової Дадан, під час використання на середніх пасіках 10-50 сімей.

Ресурс:

 - електродвигун, що веде і веде веденний шків — не менш ніж 10-20 років

 - кулькопідшипники не менш ніж 3-7 років

 - Зубчастий ремінь GT3x391mm., не менш ніж 2-5 років

Інструкція щодо застосування. Технічний паспорт.

Електропривод для медогонка з верхнім валом (вихід вала через траверсу)

     Справжній паспорт призначений для ознайомлення користувачів із принципом роботи, пристроєм, конструкцією, технічними характеристиками, умовами монтажу й експлуатації.

• Технічні характеристики:

Пульт Керування обладнаний різновидами захисту:

• Захист за перевищенням струму навантаження: max 4,5 А.
• Захист від випадкового перемикання тумблера «REVERSE».
• Захист за температурою силових модулів пристрою.
• Захист від зниженої та підвищеної напруги.

Редуктор ремінний із двигуном постійного струму 100 Вт        - 1шт

Пульт керування механічний                                                   -1шт

Перехідник (кронштейн) для редуктора                                        - 1шт

Кронштейн для пульта Керування                                                 - 1шт

Комплект кріпильних метізів                                                        - 1шт

Технічний  Паспорт                                                                     -1шт

Пакувальна коробка                                                                       -1шт

    Електропривід може встановлюватися на медогонки заводу виробника Меліса 93, Melisa 93, і так само на медогонки різних типів (радянські варіанти медогонок) з верхнім валом, з виходом валу через траверсу, діаметр валу 15мм.

     Пристрій призначений для встановлення на медогонки хордильного та радіального типів.

• Для хордиальних медогонок  від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24 кг
• Для радіальних медогонок, обмеження в діаметрі бака не більш ніж: - 720 мм

 Встановлення редуктора:

• Перед монтажем необхідно демонтувати верхні підшипники осі медогонок, медогонка має працювати на нижньому підшипнику (залежно від модифікації це може бути кулька або ж упорна кулько-роликова підшипник) і верхньому підшипнику, який розташований у редукторі та передбачений на роботу в цих умовах.
• Встановіть перехідник (кронштейн), у разі з медовими заводами Меліса 93, Melisa 93, на штатні отвори, до яких була закріплена верхня обойма підшипника. Рис1.

      У разі якщо на вашому медогонка немає кріпильних отворів, вам необхідно їх просвердлити строго в центрі траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого зробити монтаж перехідника (кронштейна) закріпивши його, використовуючи болт м 6, з відповідною довжиною необхідної для надійної фіксації. Рис2.

• Встановіть редуктор у складі зверху на перехідник (кронштейн) і надійно зафіксуйте знизу, затягнувши гайками м8. Рис 3.
• Зафіксуйте вал редуктора з валом медогонка гвинтом м5. Рис4

Встановлення Пульт Керування:

• Встановіть кронштейн Пульта Керування, ), у разі з медовими заводами Меліса 93, Melisa 93, на штатні отвори, до яких закріплена траверса медогонки. Рис5.

У разі якщо у вас інша модифікація мідної ланцюжки, отвори для монтажу необхідно просвердлити на обручі медового дерева, переконаєшись, що відстань від роз'ємів редуктора та пульта дає змогу надалі з'єднатися.

• Встановіть Пульт Керування на кронштейн. Рис6.

Під'єднання:

1. Під'єднайте роз'єм редуктор, що з'єднує, і пульт керування.
2. Під'єднайте роз'єми живлення (крокодили) до акумулятора 12 в або імпульсного блока живлення 12 в. Відповідно до полярності.

     Живлення можливе від автомобільного акумулятора 12 в, або від Імпульсного Блока Живлення 12 В/100 Ват, що постачається заводом виробником.

• Регулювання швидкості обертання ротора медового дерева «SPEED»

Пульт Керування дає змогу керувати швидкістю обертання ротора медового дерева в діапазоні від 50 до 220 обертів на хвилину, зміна відбувається відповідним регулятором із маркуванням «SPEED» шкала поділки від 1 до 10 од.

• Порада

Необхідно підібрати:

• Швидкість розвантаження (ту швидкість, за якої відбувається розвантаження встановленої повно мідної рамки, унеможливлюючи її пошкодження) підбирається залежно від моделі медової тканини її розміру та стану рухомих частин, живлення пристрою. Зазвичай, швидкість розвантаження є в межах від 90 до 140 обертів на хвилину залежно від навколишньої температури, сорту/виду меду, стану бджолиних стільників.
• Швидкість відкачування, за якої відбувається осушення медової рамки якісно й без пошкоджень. Зазвичай швидкість відкачування є в межах від 110 до 190 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.

• Регулювання часу роботи медової тканини «TIME»:

Пульт Керування дає змогу керувати часом обертання ротора медогонки в діапазоні від 1 до 7 хвилин, зміна відбувається відповідним регулятором із маркуванням «TIME» шкала поділки від 1 до 7 од.

Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активна.

• Порада

Необхідно підібрати:

• Час розвантаження (то час, за якого відбувається розвантаження встановленої повно мідної рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час розвантаження встановлюється від 1 хв до 3 хв.
• Час відкачування (то час, за якого відкачується встановленої рамки) підбирається залежно від навколишньої температури, сорту/виду меду, стану бджолиних стільників. Зазвичай час відкачування встановлюється від 1 хв до 3 хв.

• Установлення напрямку обертання ротора медового дерева «REVERSE»:

Пульт Керування дає змогу керувати напрямком обертання ротора медового блока, реверс-догляд відбувається за допомогою перемикання тумблера «REVERSE»

     Під час подавання живлення на Пульт Керування пристрій входить до режиму очікування, блимає зелений індикатор раз на секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

     У цьому режимі можна змінювати Швидкість, час і Реверс обертання медової тканини.

     Після натискання кнопки START/STOP Пульт керування починає виконання встановленої програми ВРЕМІНІ та СКОРОСТИ роботи. Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

     У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відраховує блокувальний час 10 секунд і перейде в режим очікування.

• Захист за перевищенням струму навантаження: max 4,5 А.

     У разі перевищення споживання понад 4,5 А, Пульт Керування засвічує червоний індикатор, у такий спосіб повідомляючи про надмірне споживання. Якщо навантаження утримується постійно понад 8 секунд, Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного світлодіода. Скидання режиму через кнопку  START/STOP.

• Захист від випадкового перемикання тумблера «REVERSE»

     Перемикання режиму «REVERSE» під час обертання медового міхура відбувається миттєве припинення обертання електропривода. Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного та зеленого світлодіода. Скидання режиму через кнопку  START/STOP.

• Захист за температурою силових модулів пристрою.

     У разі перевищення температури силових модулів вище 100 С. пульт Керування блимає червоним індикатором, у такий спосіб повідомляючи про надмірну температуру. Вихід із аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче ніж 70 °C.

• Захист від зниженої та підвищеної напруги.

У разі зниження вхідної напруги нижче 10 В. Або перевищення вище ніж 14 В. Пульт Керування засвічує зелений індикатор, у такий спосіб повідомляючи про знижену або підвищену вхідний напругу. Пульт входить в аварійний режим, сигналізуючи засвічуванням світлодіода. Скидання режиму автоматично після стабілізації вхідної напруги.

• Обслуговування та ремонт:

Під час роботи пристрою зносу піддаються частині механізму:

     - Зубчастий ремінь

     - Підшипник.

     Заміна Ременя здійснюється з подальшим регулюванням за натягом. Ремінь не має бути прослаблений і так само занадто перетягнутий. Що призведе до підвищених навантажень і виходу з ладу нового ременя.

     Заміна підшипника здійснюється за допомогою повного розбирання ремінного редуктора.
