Електропривід для медогонки Авв-100,Чарунка (12 В 100 ватт) Механічний пульт

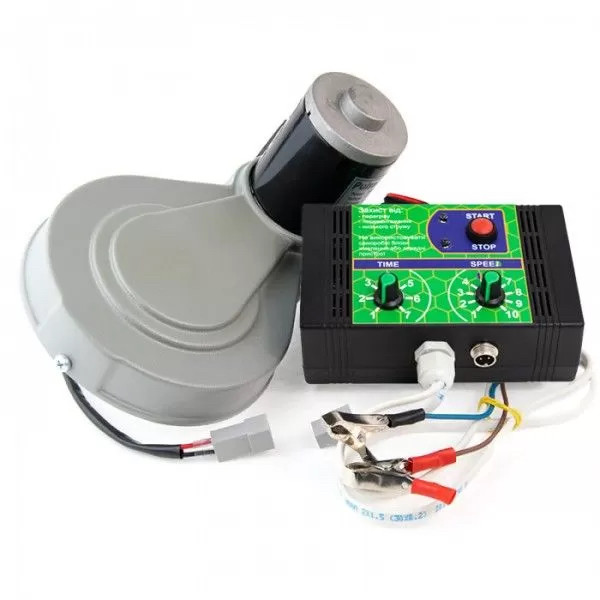

Електропривід для медогонки

Модель RD1012M1

В комплект входить:

Редуктор ремінний - 1 шт.

Пульт управління механічний - 1 шт.

Технічні Характеристики:

Power: 100W
Voltage: 12V
Created speed: 50-220RPM

Потужність: 100Вт

Харчування: 12В

Діапазон обертів вала: 50-220 Об/хв.

Застосування:

Електропривід для медогонки Модель RD1012M1

Встановлюється на моделі медогонок до 4 рамок виробництва Меліса 93, Melisa 93, а так само на всі варіанти медогонок які мають вихід валу ротора через траверсу.

Електропривід встановлюється на вал ротора медогонки, забезпечує обертання ротора в діапазоні від 50 до 220 оборотів в хвилину і установкою часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзистором, Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання і температуру основних силових частин пристрою, тим самим забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

При збільшенні навантаження споживання понад 4,5 ампер, під час роботи пристрою світиться червоний індикатор, при тривалому перевищенні більше 8 секунд пристрій входить в аварійний режим.

Захист від пониженого і підвищеної напруги.

При зменшенні вхідної вольтажу менше 10 вольт і при збільшенні більше 14 вольт Блок управління входить в аварійний режим.

Захист від перегріву.

При тривалому навантаженні високої спричиненої механічними поломками рухомих вузлів медогонки або ж у випадку коли ротор чіпляється про мед, можливий перегрів пульта управління. У разі перегріву силових частин вище 100 градусів за Цельсієм, Блок керування входить в аварійний режим.

Виконання редуктор ремінний:

Редуктор ремінною складається з електродвигуна 100вт. з високим ККД, зубчастого ременя, ведучого і веденого шківа. Підстава редуктора виконаний з листової сталі 3 мм пофарбованої антибактеріальної фарбою, ведучий шків виготовлений з алюмінію, ведений шків виготовлений з первинного скло-наповненого поліаміду. Всі елементи обертання встановлені на шарикопідшипниках. В якості привода використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений з міцного АБС пластика.

Ресурс:

Наша компанія провела тестові випробування на зносостійкість вузлів редуктора на стенді під навантаженням рівній роботі медогонки чотирьох рамкової Дадан, при використанні на середніх пасіках 10-50 сімей.

Ресурс:

- електродвигун, ведучий і ведений шків - не менше 10-20 років

- шарикопідшипники не менше 3-7 років

- Зубчастий ремінь GT3x391mm., не менше 2-5 років

Інструкція до застосування. Технічний паспорт.

Електропривод для медогонок з верхнім валом (вихід вала через траверсу)

Цей паспорт призначений для ознайомлення користувачів з принципом роботи, пристроєм, конструкцією, технічними характеристиками, умовами монтажу та експлуатації.

• Технічні характеристики:

Пульт Управління оснащений видами захисту:

• Захист від перевищення струму навантаження: max 4,5 А.
• Захист від випадкового перемикання тумблера «REVERSE».
• Захист по температурі силових модулів пристрою.
• Захист від зниженої і підвищеної напруги.

Редуктор ремінною з двигуном постійного струму 100 Вт - 1шт

Пульт управління механічний -1шт

Перехідник (кронштейн) для редуктора - 1шт

Кронштейн для пульт Керування - 1шт

Комплект кріпильних метизів - 1шт

Технічний Паспорт -1шт

Пакувальна коробка -1шт

Електропривод може встановлюватися на медогонки заводу виробника Меліса 93, Melisa 93, і так само на медогонки різних типів (радянські варіанти медогонок) з верхнім валом, з виходом вала через траверсу, діаметр вала 15мм.

Пристрій призначений для установки на медогонки хордильного і радіального типів.

• Для хордиальных медогонок від 2 до 6 рамок типу Дадан з загальною вагою завантаження не більше: - 24кг
• Для радіальних медогонок, обмеження в діаметрі бака не більше: - 720мм

Установка редуктора:

• Перед монтажем необхідно демонтувати верхніх підшипник осі медогонки, медогонка повинна працювати на нижньому підшипнику (в залежності від модифікації це може бути кульку або ж наполеглива шарико-роликовий підшипник) і верхньому підшипнику який розташований в редукторі і передбачений на роботу в даних умовах.
• Встановіть перехідник (кронштейн), у випадку з медогонками заводу Меліса 93, Melisa 93, на штатні отвори до яких була закріплена верхня обойма підшипника. Рис1.

У разі якщо на вашій медогонці відсутні кріпильні отвори, вам необхідно просвердлити строго по центру траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого провести монтаж перехідника (кронштейна) закріпивши його використовуючи болт м6, з відповідною довжиною необхідної для надійної фіксації. Рис2.

• Встановіть редуктор в зборі зверху на перехідник (кронштейн) і надійно зафіксуйте знизу, затягнувши гайками м8. Рис 3.
• Зафіксуйте вал редуктора з валом медогонки гвинтом м5. Рис4.

Установка Пульт Управління:

• Встановіть кронштейн Пульта Управління , ), у випадку з медогонками заводу Меліса 93, Melisa 93, на штатні отвори до яких закріплена траверса медогонки. Рис5.

У випадку якщо у вас інша модифікація медогонки, отвори для монтажу необхідно просвердлити на обручі медогонки, переконавшись, що відстань від роз'ємів редуктора і пульта дозволяє в подальшому виконати з'єднання.

• Встановіть Пульт Управління на кронштейн. Рис6.

Підключення:

1. Підключіть роз'єм з'єднує редуктор і пульт управління.
2. Підключіть роз'єм живлення (крокодили) до акумулятора 12в, або до імпульсного блоку живлення 12в. Згідно з полярністю.

Харчування можливе від автомобільного акумулятора 12в, або від Імпульсного Блоку Живлення 12В/100Ват. поставляється заводом виробником.

• Регулювання швидкості обертання ротора медогонки «SPEED»

Пульт Управління дозволяє керувати швидкістю обертання ротора медогонки в діапазоні від 50 до 220 оборотів в хвилину, зміна проводиться відповідним регулятором з маркуванням «SPEED» шкала розподілу від 1 до 10 од.

• Рада

Необхідно підібрати:

• Швидкість розвантаження (ту швидкість при якій відбувається розвантаження встановленої повно мідної рамки виключаючи її пошкодження) підбирається в залежності від моделі медогонки її розміру та стану рухомих частин, живлення пристрою. Як правило, швидкість розвантаження знаходиться в межах від 90 до 140 оборотів в хвилину в залежності від навколишньої температури, сорти/види меду, стану бджолиних сот.
• Швидкість відкачування, при якій відбувається осушивание медової рамки якісно і без пошкоджень. Як правило, швидкість відкачування знаходиться в межах від 110 до 190 оборотів в хвилину в залежності від навколишньої температури, сорти/види меду, стану бджолиних сот.

• Регулювання часу роботи медогонки «TIME»:

Пульт Управління дозволяє керувати часом обертання ротора медогонки в діапазоні від 1 до 7 хвилин, зміна проводиться відповідним регулятором з маркуванням «TIME» шкала розподілу від 1 до 7 од.

Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активно.

• Рада

Необхідно підібрати:

• Час розвантаження (час, при якому відбувається розвантаження встановленої повно мідної рамки) підбирається в залежності від навколишньої температури, сорти/види меду, стану бджолиних сот. Як правило, час розвантаження встановлюється від 1 хв до 3 хв.
• Час відкачки (час, при якому відбувається відкачування встановленої межі) підбирається в залежності від навколишньої температури, сорти/види меду, стану бджолиних сот. Як правило, час відкачування встановлюється від 1 хв до 3 хв.

• Установка напряму обертання ротора медогонки «REVERSE»:

Пульт Управління дозволяє управляти напрямком обертання ротора медогонки, реверс рощення здійснюється з допомогою перемикання тумблера «REVERSE»

При подачі живлення на Пульт Управління, пристрій в режим очікування, блимає зелений індикатор раз в секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

В цьому режимі можна змінювати Швидкість, Час і Реверс обертання медогонки.

Після натискання кнопки START/STOP Пульт управління починає виконання встановленої програми ЧАСУ і ШВИДКОСТІ роботи. Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

• Захист від перевищення струму навантаження: max 4,5 А.

У разі перевищення споживання понад 4,5 А., Пульт Управління засвічує червоний індикатор, тим самим повідомляючи про надмірному споживанні. Якщо навантаження утримується постійно протягом 8 секунд, Пульт входить в аварійний режим, сигналізуючи частим перемигиванием червоного світлодіода. Скидання режиму через кнопку START/STOP.

• Захист від випадкового перемикання тумблера «REVERSE»

Переключення режиму «REVERSE» під час обертання медогонки відбувається миттєве припинення обертання електроприводу. Пульт входить в аварійний режим, сигналізуючи частим перемигиванием червоного і зеленого світлодіода. Скидання режиму через кнопку START/STOP.

• Захист по температурі силових модулів пристрою.

У разі перевищення температури силових модулів вище 100 С. пульт Управління блимає червоним індикатором, тим самим повідомляючи про надмірному температурі. Вихід з аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче 70 С.

• Захист від зниженої і підвищеної напруги.

У разі зниження вхідної напруги нижче 10В. Або перевищенні вище 14В. Пульт Управління засвічує зелений індикатор, тим самим повідомляючи про зниженому або про підвищену вхідній напрузі. Пульт входить в аварійний режим, сигналізуючи засвечиванием світлодіода. Скидання режиму автоматично після стабілізації вхідної напруги.

• Обслуговування та ремонт:

Під час роботи пристрою зносу піддаються частини механізму:

- Зубчастий ремінь

- Підшипник.

Заміна Ременя здійснюється з подальшою його регулюванням натягу. Ремінь не повинен бути прослаблен і так само занадто перетягнуть. Що призведе до підвищених навантажень і виходу з ладу нового ременя.

Заміна підшипника здійснюється шляхом повного розбирання ремінного редуктора.
